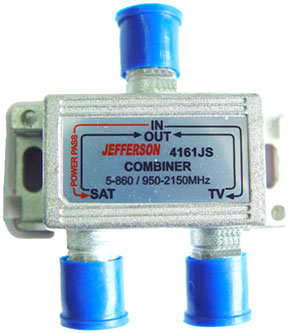

::型號::4161JS |
 |
::功能與特點:: |
|
- 鋅合金壓鑄主體，表面鍍錫，后蓋板為馬口鐵全錫封工藝。
- 所有端口為F型英制接口；阻抗為75歐姆。
- 工作頻率范圍為：CATV信號 5-860MHz；SAT信號950-2400MHz。
- IN- SAT端口可通過交直流，****電流為：Max 2A
|
|
::技術(shù)指標(biāo):: |
項
目 |
頻率范圍 |
4161JS |
＜1.5 |
CATV信號插入損耗及帶外抑制
IN-TV
(dB) |
5-550MHz |
| 550-860MHz |
＜1.8 |
| 950-1750MHz |
＞25 |
| 1750-2400MHz |
＞25 |
SAT信號插入損耗及帶外抑制
IN-SAT
(dB) |
5-550MHz |
＞25 |
| 550-860MHz |
＞25 |
| 950-1750MHz |
＜2.0 |
| 1750-2400MHz |
＜2.8 |
隔離度損耗（Isolation）
SAT-TV
(dB) |
5-550MHz |
＞30 |
| 550-860MHz |
＞30 |
| 950-1750MHz |
＞30 |
| 1750-2400MHz |
＞30 |
反射損耗（Return Loss）
IN&SAT&TV
(dB) |
5-550MHz |
＞15 |
| 550-860MHz |
＞15 |
| 950-1750MHz |
＞15 |
| 1750-2400MHz |
＞15 |
SAT端口過流能力(Power Pass) |
Max DC/AC30V 2A |
|
|
|
| |
|
|
|
|
