HDMI多媒體連接扁線 |
|
★ |
標準:High-Definition Multimedia Interface Specification Version V1.4a. |
|
★ |
帶網絡功能HDMI線結構為:5P+4C,不帶網絡功能HDMI線結構為:4P+7C. |
|
★ |
導體使用單根或絞合30~26AWG裸銅絲, 銅絲依據標準:GB/T 3953-2009生產及檢驗. |
| ★ |
信號對絕緣使用發泡PE, 在生產中使用歐勒測徑儀及電容監控儀監控全程, 確保高頻性能滿足要求. |
|
★ |
環保PVC外被。 |
|
|
|
| 印字： |
| 帶網絡功能HDMI線印字: HIGH SPEED HDMI CABLE WITH ETHERNET |
| 不帶網絡功能HDMI線印字:HIGH SPEED HDMI CABLE |
| |
| 電氣性能： |
| ·特性阻抗:100±10Ohm. |
| ·眼圖測試滿足HDMI V1.4b cat.2要求. |
| ·網絡對衰減： |
| 0.3-10MHz:<-1.6dB |
| 10-100MHz:<-5dB |
| 100-200MHz:<-7.1dB |
| |
| 應用： |
| 適用于數碼電視, DVD播放機, 機頂盒以及其它數碼視聽產品. |
| |

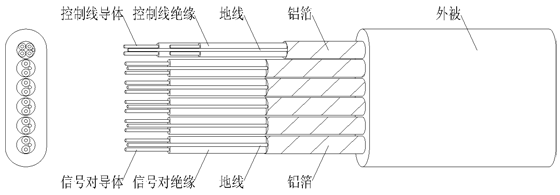

| HDMI扁線產品構造： |
|
結構 |
|
|
屏蔽 |
外徑 |
30 |
5P |
1/0.25Cu |
0.75FPE |
地線+鋁箔 |
13.3*3.4 |
| 4C |
1/0.25Cu |
0.55HDPE |
地線+鋁箔 |
28 |
5P |
1/0.32Cu |
0.93FPE |
地線+鋁箔 |
14.0*4.0 |
| 4C |
1/0.32Cu |
0.7HDPE |
地線+鋁箔 |
26 |
5P |
1/0.41Cu |
1.18FPE |
地線+鋁箔 |
14.3*5.5 |
| 4C |
1/0.32Cu |
0.70HDPE |
地線+鋁箔 |
|
