DVI數字視頻界面連接線 |
|
★ |
標準:DDWG Specification Version V1.0. |
|
★ |
單通道信號對為4對, 雙通道信號對為7對. |
|
★ |
導體使用單根或絞合30~24AWG裸銅絲, 銅絲依據標準:GB/T 3953-2009生產及檢驗. |
| ★ |
信號對絕緣使用FPE, 在生產中使用歐勒測徑儀及電容監控儀監控全程, 確保高頻性能滿足要求.。 |
|
★ |
環保PVC外被。 |
|
|
|
| 印字： |
E213519  AWM STYLE 20276 80℃ 30V VW-1 |
| |
| 電氣性能： |
| ·特性阻抗:100±10Ω。 |
| ·眼圖測試滿足標準要求. |
| |
| 應用： |
| 用于數位液晶顯示器和電腦主機之間的連接. |
| 高解像電視及等離子電視和DVD播放機之間的連接. |
| |

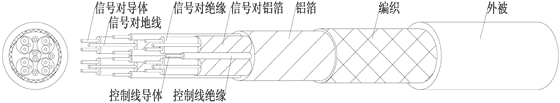

| DVI線產品構造： |
|
結構 |
|
|
信號對屏蔽 |
總屏蔽 |
外徑 |
30 |
5P |
1/0.25Cu |
0.75FPE |
地線+鋁箔 |
鋁箔+ 金屬編織網 |
6.5 |
| 4C |
1/0.25Cu |
0.55HDPE |
|
28 |
5P |
1/0.32Cu |
0.93FPE |
地線+鋁箔 |
鋁箔+ 金屬編織網 |
7.5 |
| 4C |
1/0.32Cu |
0.7HDPE |
|
26 |
5P |
1/0.41Cu |
1.18FPE |
地線+鋁箔 |
鋁箔+ 金屬編織網 |
8.5 |
| 4C |
1/0.32Cu |
0.7HDPE |
|
24 |
5P |
1/0.511Cu |
1.47FPE |
地線+鋁箔 |
鋁箔+ 金屬編織網 |
10.5 |
| 4C |
7/0.16Cu |
0.8HDPE |
|
|
|
|
| ·產品規格可根據客戶要求訂制. |
|
|
|
|
